幾種主要的真空蒸發鍍膜技術

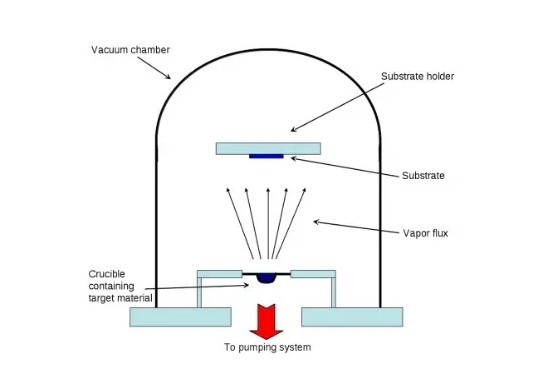

（圖源網絡，侵刪）

真空蒸發鍍膜技術包括電阻蒸發鍍、電子束蒸發鍍、激光束蒸發鍍、高頻感應加熱蒸發鍍等。下表列出了幾中蒸發鍍膜技術的特點。

技術名稱

電阻蒸發鍍

電子束蒸發鍍

激光束蒸發鍍

高頻感應加熱蒸發鍍

熱能來源

高熔點金屬

高能電子束

激光能量

高頻感應加熱

功率密度小

特點

簡單成本低

金屬化合物

純度高，不分餾

蒸發速率大

1.電阻蒸發鍍：電阻蒸發源用于蒸發低熔點材料，如金、銀、硫化鋅、氟化鎂、三氧化二鉻等。電阻蒸發源一般采用鎢、鉬、鉭制作。

2.電子束蒸發鍍：利用電子束加熱使膜材汽化蒸發后，凝結在基片表面成膜是真空蒸鍍技術中一種重要的加熱方法。這種裝置的種類很多。隨著薄膜技術的廣泛應用，不但對膜的種類要求繁多，而且對膜的質量要求更加嚴格。電阻蒸發鍍已不能滿足蒸鍍某些金屬和非金屬的需要。電子束熱源能獲得遠比電阻熱源更大的能量密度，數值可達到104-109w/cm2，因此可以將膜材加熱至3000-6000c。這就為蒸發難熔金屬和非金屬材料如鎢、鉬、鍺、SiO2、AI2O3等提供了較好的熱源。而且由于被蒸鍍的材料是放在水冷坩堝內，因而可避免容器材料的蒸發及容器材料與膜材之間的反應，這對提高膜的純度是極為重要的。另外，熱量可直接加到膜材表面上，因此熱效率高，熱傳導和熱輻射損失少。

3.高頻感應加熱蒸發鍍：利用感應加熱原理把金屬加熱到蒸發溫度。將裝有膜層材料的坩堝放在螺旋線圈的中央(非接觸)，在線圈中通以高頻電流，可以使金屬膜層材料產生電流將自身加熱升溫，直至蒸發。

感應加熱蒸發源的特點：1)蒸發速率大 2)蒸發源溫度均勻穩定，不易產生鋁滴飛濺現象 3)蒸發源一次裝料，無須送絲機構，溫度控制比較容易，操作簡單 4)對膜材純度要求略寬些。

4.電弧加熱蒸發鍍：與電子束加熱方式相類似的一種加熱方式是電弧放電加熱法。它也具有可以避免電阻加熱材料或坩堝材料的污染，加熱溫度較高的特點，特別適用 于熔點高，同時具有一定導電性的難熔金屬、石墨等的蒸發。同時，這一方法所用的設備比電子束加熱裝置簡單，因而是一種較為廉價的蒸發裝置。

5.激光束蒸發鍍：采用高功率密度脈沖激光對材料進行蒸發，用以形成薄膜的方法，一般稱為激光蒸鍍。
